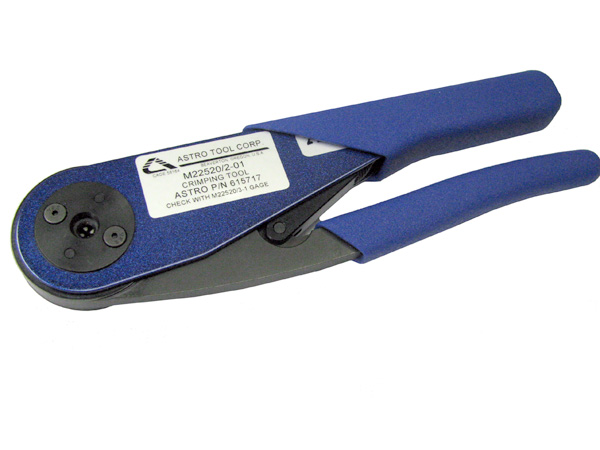

Pince a sertir M22520/2-01
• Configuration de contacts emboutis de 8 sertissages
• Fonctionne avec des positionneurs à baïonnette
• Sélecteur
• Cliquet de contrôle de cycle

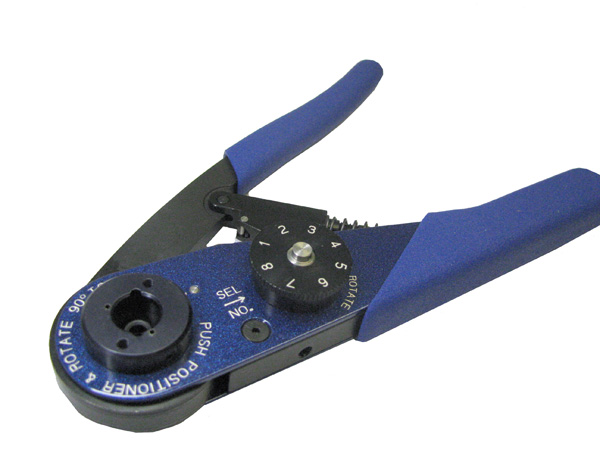

Qualifiée MIL – C – 22520/2, l'Astro 615717 miniature fonctionne avec un sélecteur à 8 positions fournit d'excellents résultats sur les contacts de jauge 20-28.
Une large variété de contacts MS et/ou contacts spécifiques peuvent être sertis de manière très simple, en attachant le positionneur dans la douille de type baïonnette, puis en positionnant le sélecteur sur l'une des 8 pré-sélections. L'Astro 615717 est munie d'un cliquet positif, qui garantit l'intégrité de chaque sertissage en imposant l'exécution d'un cycle de sertissage complet.
Astro propose une large variété de positionneurs, qui s'adaptent à une large palette de contacts MS et/ou contacts spécifiques. Chaque positionneur dispose d'une plaquette de données, qui fournit un réglage approprié de la profondeur de sertissage à appliquer pour une combinaison contact / fil. Astro offre également deux positionneurs ajustables (615179 & 615179-1) qui permettent d'ajuster la zone de sertissage en fonction des besoins spécifiques. Des positionneurs sur mesure peuvent être fournis sur demande.
A stro recommande que tous ses outils soient mesurés périodiquement avec la jauge dédiée M22520/3-1 Astro # 615716 afin d'assurer un étalonnage de précision.
L'Astro 615717 mesure 20cm de long (7 ½ pouces) et pèse près de 500gr (11 onces).
Egalement disponible en version pneumatique.
Pour des sertissages ultra-précis sur des contacts miniatures et des dimensions très minces de fil, Astro offre la pince 620613: produite selon la même trame que la M22520/2-01, elle utilise les mêmes positionneurs.
Réf. MS. |
Réf. ASTRO |
DESCRIPTION |
NSN |
Contacts compatibles |
M22520/2-01 |
615717 |
Pince |
5120-00-165-3910 |
|
M22520/2-02 |
615718 |
Positionneur |
5120-00-165-3913 |
MS3192-20-20, MS3193-20-20, MS24254-20P, S24254-20S, MS18134-20, MS18136-20, 39029/4-110, M39029/5-115, M39059/9-132, -133, -134, -135, -136, M39029/10-138, -139, -140, -141, -142, M83723/33-20, M83723/34-20, M39029/31-223, -224, -225, -226, -227, -240, -241 ,-448, M39029/32-242, -243, -245, -246, -259, -260, -449, M39029/92-532 |
M22520/2-03 |
615719 |
Positionneur |
5120-00-016-7657 |
MS3343-23-22 (A&B), MS33433-23-28 (A&B), MS90460-23-22 (A&B), MS90460-23-28 (A&B), MS90461-23-22 (A&B), MS90461-23-28 (A&B), M39029/33-262, -264, M39029/46-302, -304, M39029/47-312, -314 |
M22520/2-05 |
615721 |
Positionneur |
5120-00-017-3742 |
M21097/9-01 |
M22520/2-06 |
615722 |
Positionneur |
5120-00-017-3809 |
MS27491-22, MS27491-22M, MS27491-22D, MS27492-22, MS27492-22M, MS27492-22D, M24308/12-1, M39029/57-354, -.55, -.56, M39029/89-494, -495, -496, -497, M39029/92-351 |
M22520/2-07 |
615723 |
Positionneur |
5120-00-017-3827 |
MS27490-22, MS27490-22M, MS27490-22D, M39029/56-348, -.49, -350, M39029/88-492, -483, -484, -485 |
M22520/2-08 |
615724 |
Positionneur |
5120-00-017-3921 |
M24308/10-1, M24308/11-1, M39029/11-145, M39029/12-149, M39029/63-368, M39029/64-369, M39029/67-374, -375, -376, -377, -378, M39029/68-379, -380, -381, -382, -383, M39029/93-538, M39029/94-542 |
M22520/2-09 |
615725 |
Positionneur |
5120-00-017-3927 |
MS327493-22, MS27493-22M, MS27493-22D, MS27494-22, MS27494-22M, MS27494-22D, MS24308/13-1, M39029/58-360, -361, -362, M39029/87-470, -471, -472, -473 |
M22520/2-10 |
615726 |
Positionneur |
5120-00-017-3932 |
MS27490-20, MS27491-20, MS27492-20, MS27493-20, MS27494-20, M39029/56-351, M39029/57-357, M39029/58-363, M39029/87-474, -475, -476, -477, M39029/88-486, -487, -488, -489, M39029/89-498, -499, -500, -501 |
M22520/2-11 |
615727 |
Positionneur |
5120-00-017-3934 |
M39029/1-100, -101, M39029/2-104, -105, M39029-107, -108 |
M22520/2-12 |
615729 |
Positionneur |
5120-00-017-3935 |
Goupille interne et douille M39029/65-370, -371, M39029/66-372, -373 |
M22520/2-13 |
616031 |
Positionneur |
5120-00-132-6939 |
M39029/16-166, -167, M39029/18-176, -177 |
M22520/2-14 |
616032 |
Positionneur |
5120-00-132-6962 |
M39029/16-168, M39029/18-178 |
M22520/2-15 |
616033 |
Positionneur |
5120-00-132-6978 |
M39029/16-169, M39029/18-179 |
M22520/2-16 |
616034 |
Positionneur |
5120-00-132-7868 |
M39029/17-171, -172 |
M22520/2-17 |
616035 |
Positionneur |
5120-00-132-7893 |
M39029/17-173 |
M22520/2-18 |
616036 |
Positionneur |
5120-00-132-7894 |
M39029/17-174 |
M22520/2-19 |
616037 |
Positionneur |
5120-00-132-7872 |
M39029/15-22-22, M39029/15-22-28 |
M22520/2-20 |
616038 |
Positionneur |
5120-00-132-9004 |
M39029/15-164 |
M22520/2-21 |
616039 |
Positionneur |
5120-00-133-0029 |
M39029/15-165 |
M22520/2-22 |
615448 |
Positionneur |
5120-01-106-3737 |
10215913 (Army - Redstone) |
M22520/2-23 |
616191 |
Positionneur |
5120-01-117-3905 |
M39029/11-144, M39029/12-148, M39029/93-537, M39029/94-541 |
M22520/2-24 |
616260 |
Positionneur |
5120-00-348-7531 |
P&S Interne FSCM98230, ONO89558, M39029/54-343, M39029/55-345 |
M22520/2-25 |
616411 |
Positionneur |
5120-00-132-6932 |
M39029/6-121, -122, -123, -124, -125, M39029/13-153, -154, -155, -156, 157, M39029/14-159, -160, -161, -162, -163 |
M22520/2-26 |
616412 |
Positionneur |
5120-00-133-3263 |
M39029/6-120, M39029/13-152, M39029/14-158 |
M22520/2-27 |
616413 |
Positionneur |
Goupille interne et douille, M39029/7-126, -127, -128, M39029/8-129, -130, -131 |
|
M22520/2-28 |
616414 |
Positionneur |
5120-00-124-3678 |
Goupille interne et douille, M39029/19-181, M39029/20-184, M39029/21-187 |
M22520/2-29 |
616415 |
Positionneur |
5120-00-124-3682 |
Goupille interne et douille, M39029/19-182, -183, M39029/20-185, -186, M39029/21-188, -189 |
M22520/2-30 |
616416 |
Positionneur |
5120-01-117-3905 |
Contact interne M83733-13, M83733/14, M39029/50-340, 39029/51-341 |
M22520/2-31 |
616417 |
Positionneur |
Goupille interne et douille MS27535-8, MS27536-8, M39029/59-366, M39029/60-367 |
|
M22520/2-32 |
620261 |
Positionneur |
Goupille interne et douille, M39029/1-507, M39029/25-204, -205, -206, M39029/26-207, -208, -209 |
|
M22520/2-33 |
615257 |
Positionneur |
Goupille interne et douille, M39029/54-342, M39029/55-344 |
|
M22520/2-34 |
620499 |
Positionneur |
Goupille interne et douille, M39029/27-210, -402, -403, -404, -405, -406, -407, -408, M39029/28-211, -409, -410, -411, -412, -413, -414, -415, M39029/75-416, -417, -419, -420, -421, -422, -423 |
|
M22520/2-35 |
620517 |
Positionneur |
Goupille interne et douille, M39029/76-424, -425, -426, -427, M39029/77-428, -429, -430, -431, M39029/78-432, -433, -434, -435 |
|
M22520/2-36 |
616429 |
Positionneur |
M28804/9-1, M28804/10-1 |
|
Une large palette de positionneurs additionnels est également disponible. |
