Pince a sertir Pneumatique AMT – 23B (M22520/23-01) (detail pdf )
• Satisfait toutes les exigences MIL – C – 22520/23
• Pas de booster additionnel à utiliser pour les contacts de grande taille
• Matrices et positionneurs interchangeables
• Conçue pour être sécuritaire
• Configuration de 8 sertissages

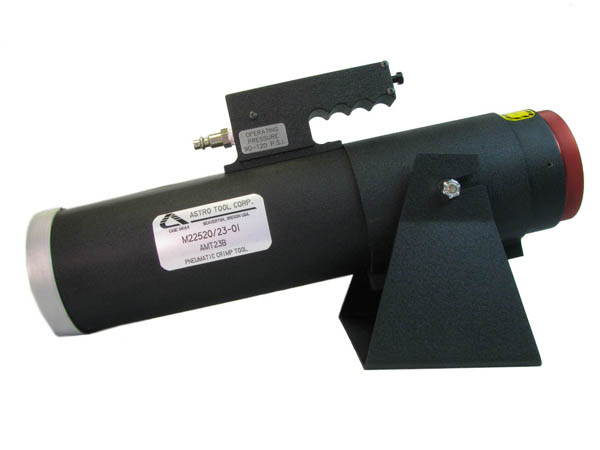

La pince pneumatique a sertir Astro Tool AMT23B élimine tout le travail lié au sertissage de contacts de grande taille. Fonctionnant avec des matrices et positionneurs interchangeables, cet outil peut sertir des contacts de dimensions 8 à 0000. Constante et uniforme, la puissance de sertissage dégagée par la fonction de retard d'air permet de sertir une palette de contacts sans faire appel à un adaptateur de puissance.
La conception de l'AMT23B mise en priorité sur la sécurité de l'opérateur. La fonction de retard d'air lui laisse en effet un temps adéquat pour retirer ses doigts de la zone de sertissage, avant que celui-ci ne débute.
Facilement transportable, cet outil pèse moins de 9 kilos (19 pounds). Il fonctionne sur 90-120 P.S.I. et requiert une arrivée d'air régulée, filtrée et lubrifiée pour fonctionner de manière optimale. Astro propose le régulateur d'air 11413 à cet effet.
L'outil est livré avec un coupleur d'air d'un diamètre de 1,27cm, pour une mise hors service facile et rapide.
Note : Astro peut concevoir et produire des matrices et positionneurs spécifiques, selon vos besoins. Une large variété de jauges est également disponible pour cet outil. Prière de nous contacter pour tout renseignement additionnel.
M22520/23-01
Matrices et Positionneurs Interchangeables
Réf. MIL |
DESCRIPTION |
Réf. ASTRO |
M22520/23-01 |
Outil de sertissage |
AMT23B |
M22520/23-02 |
Die Assy. #8 |
AMT23002DA |
M22520/23-03 |
Die Assy. #6 |
AMT230 03DA |
M22520/23-04 |
Die Assy. #4 |
AMT23004DA |
M22520/23-05 |
Die Assy. #1/0 |
AMT23005DA |
M22520/23-06 |
Die Assy. #2/0 |
AMT23006DA |
M22520/23-07 |
Die Assy. #4/0 |
AMT23007DA |
M22520/23-09 |
Positionneur #8 |
AMT23009L |
M22520/23-10 |
Positionneur #6 |
AMT23010L |
M22520/23-11 |
Positionneur #4 |
AMT23011L |
M22520/23-12 |
Positionneur #4, 4N, 4G |
AMT23012L |
M22520/23-13 |
Positionneur #1/0 |
AMT23013L |
M22520/23-14 |
Positionneur #1/0, 1/0N |
AMT23014L |
M22520/23-15 |
Positionneur #2/0, 2/0N |
AMT23015L |
M22520/23-16 |
Positionneur #4/0, 4/0N |
AMT23016L |
Réf. pièce |
Taille du contact |
Réf. Du Contact MS |
|
AMT23009L |
8 |
M39029/29-8-8 |
M39029/29-214 |
M39029/30-8-8 |
M39029/30-220 |
||
MS90453-8-8 |
M39029/44-291 |
||
MS90454-8-8 |
M39029/ 45-298 |
||
AMT23010L |
6 |
MS90559-11 |
M39029/48-317 |
6N |
MS90559-12 |
M39029/48-318 |
|
6G |
MS90559-14 |
M39029/49-319 |
|
6 |
MS90560-7 |
M39029/49-329 |
|
6G |
MS90560-8 |
M39029/49-330 |
|
AMT23011L |
4 |
M39029/29-4-4 |
M39029/29-215 |
M39029/30-4-4 |
M39029/30-221 |
||
MS90453-4-4 |
M39029/44-292 |
||
MS90454-4-4 |
M39029/45-299 |
||
AMT23012L |
4 |
MS90559-8 |
M39029/48-320 |
4N |
MS90559-9 |
M39029/48-321 |
|
4G |
MS90559-13 |
M39029/48-322 |
|
4 |
MS90560-5 |
M39029/49-331 |
|
4G |
MS90560-9 |
M39029/49-332 |
|
AMT23013L |
1/0 |
M39029/29-0-0 |
M39029/29-216 |
M39029/30-0-0 |
M39029/30-222 |
||
MS90453-0-0 |
M39029/44-293 |
||
MS90454-0-0 |
M39029/45-300 |
||
AMT23014L |
1/0 |
MS90559-5 |
M39029/48-323 |
1/0N |
MS90559-6 |
M39029/48-324 |
|
1/0 |
MS90560-3 |
M39029/49-333 |
|
AMT23015L |
2/0 |
MS90559-3 |
M39029/48-325 |
2/0N |
MS90559-4 |
M39029/48-326 |
|
2/0 |
MS90560-2 |
M39029/49-334 |
|
AMT23016L |
4/0 |
MS90559-1 |
M39029/48-327 |
4/0N |
MS90559-2 |
M39029/48-328 |
|
4/0 |
MS90560-1 |
M39029/49-335 |
Référence pièce |
Taille du contact |
Limites de taille de jauge |
|
GO |
NO GO |
||
AMT23002DA |
8 |
.130 |
.136 |
AMT23003DA |
6 |
.171 |
.178 |
AMT23004DA |
4 |
.195 |
.202 |
AMT23005DA |
0 |
.325 |
.332 |
AMT23006DA |
00 |
.351 |
.358 |
AMT23007DA |
0000 |
.425 |
.432 |
JAUGES |
|
Réf. Jauge |
Assemblage de matrices |
AMTG2302 |
AMT23002DA |
ANTG2303 |
AMT23003DA |
AMTG2304 |
AMT23004DA |
AMTG2305 |
AMT23005DA |
AMTG2306 |
AMT23006DA |
AMTG2307 |
AMT23007DA |
