DISPONIBLE SUR STOCK - LIVRAISON 24H EN FRANCE

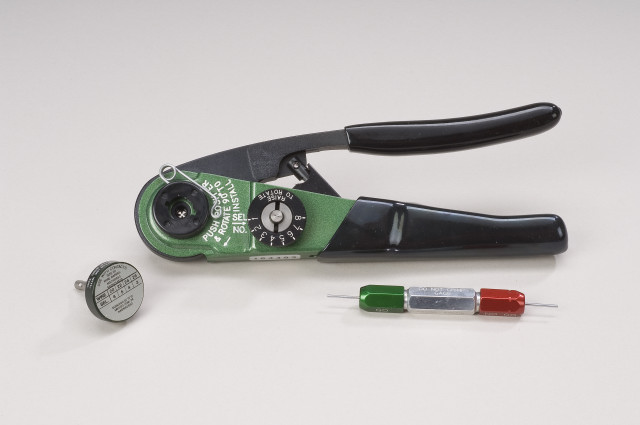

Pince a sertir M22520/7-01 ( details pdf
)
• Configuration de contacts emboutis de 8 sertissages
• Cliquet de contrôle de sertissage
• Sélecteur
• Légère et simple à utiliser
• Fonctionne avec des positionneurs de connexion
Qualifiée MIL – C – 22520/7-01, la pince Astro 616336 fonctionne avec un sélecteur pour des applications variées dans les champs suivants : jauges 16-28.
La pince a sertir Astro Tool 616336 produit une configuration de contacts emboutis de 8 sertissages, qui fournit d'excellents résultats sur les contacts MS et/ou les contacts et fils spécifiques de compositions diverses.
L'Astro 616336 est conçue pour être utilisée avec un positionneur, qui offre une connexion facilitée grâce à un support de plot de baïonnette. Une plaque de données, attachée de façon permanente au positionneur, permet de sélectionner l'option correcte à utiliser pour chaque combinaison de contacts et de fils. Ce mécanisme prévient les erreurs dans la sélection de la profondeur de sertissage.
Astro recommande que tous ses outils soient mesurés périodiquement avec la jauge dédiée M22520/3-3 Astro # 616337 afin d'assurer un étalonnage de précision.
L'Astro 616336 mesure 20cm de long (7 ¼ pouces) et pèse près de 500gr (11 onces).
Egalement disponible en version pneumatique
Positionneur ajustable disponible : P/N 642020
Réf. MS |
Réf. ASTRO TOOL |
DESCRIPTION |
NSN |
CONTACTS COMPATIBLES |
M22520/7-01 |
616336 |
Pince |
5120-00-133-1747 |
|
|
||||
M22520/7-02 |
616327 |
Positionneur |
5120-00-133-1769 |
MS3192A20A, MS3193A20A, MS24254-20P, MS24255-20S, M83723/33B20, M83723/34B20, NAS1662-20, NAS1663/20, M39029/4-110, M39029/5-115, M39029/11-145, M39029/12-149, M39029/31-223, -224, -225, -226, -227, -240, -241, -448, -M39029/32-242, -243, -224, -245, -246, -259, -260, -449, M39029/92-532, M39029/93-538, M39029/94-542 |
M22520/7-03 |
616328 |
Positionneur |
5120-00-133-1770 |
MS3192-16A, MS3193-16A, MS24254-16P, MS24255-16S, M39029/4-11, -112, M39029/5-116, -117, M39029/11-146, M39029/12-150, M39029/29-212, M39029/31-228, -229, -230, -231, -232, -233, M39029/32-247, -248, -249, -250, -251, -252, M39029/85-454, -454, -456, -457, M39029/86-462, -463, -464, -465, -510, -511, -512, -513, M39029/92-533, -534, M39029/93-539, M39029/94-543 |
M22520/7-04 |
616329 |
Positionneur |
5120-00-133-1772 |
MS27490-16, MS27491-16, MS27492-16, MS27493-16, MS27494-16, M39029/56-352, M39029/57-358, M39029/58-364, M39029/87-478, -479, -480, -481, M39029/88-490, -491, -492, -493, M39029/89-502, -503, -504, 505 |
M22520/7-05 |
616330 |
Positionneur |
5120-00-133-1778 |
MS2790-22, -22M, -22D, M39029/56-348, -349, -350, M39029/88-482, -483, -484, -485 |
M22520/7-06 |
616331 |
Positionneur |
5120-00-133-1781 |
MS27491-22, -22M, -22D, MS27492-22, -22M, -22D, M39029/57-354, -355, -356, M39029/89-494, -495, -496, -497 |
M22520/7-07 |
616332 |
Positionneur |
5120-00-133-1782 |
MS27493-22, -22M, -22D, MS27494-22, -22M, -22D, M39029/58-360, -361, -M39029/87-470, -471, -472, -473 |
M22520/7-08 |
616333 |
Positionneur |
5120-00-133-1785 |
MS27490-20, MS27491-20, MS27492-20, MS27493-20, MS27494-20, M39029/56-351, M39029/57-357, M39029/58-363, M39029/87-474, -475, -476, -477, M39029/88-486, -487, -488, -489, M39029/89-498, -499, -500, -501 |
M22520/7-09 |
616334 |
Positionneur |
5120-00-133-1790 |
MS3343-20-20 (A&B), MS90460-20-20 (A&B), MS90461-20-20 (A&B), M39029/33-266, M39029/46-306, M39029/47-316 |
M22520/7-10 |
616335 |
Positionneur |
5120-00-133-1792 |
MS3343-16-16 (A&B), MS90460-16-16 (A&B), MS90461-16-16 (A&B), M39029/33-268, M39029/46-308, M39029/47-337 |
M22520/7-11 |
620083 |
Positionneur |
5120-01-122-1201 |
M39029/22-190, -191, M39029/101-551, -552 |
M22520/7-12 |
620084 |
Positionneur |
5120-01-112-2925 |
M39029/22-192, M39029/101-553 |
M22520/7-13 |
620085 |
Positionneur |
5120-01-110-4472 |
M39029/22-193, M39029/101-554 |
M22520/3-3 |
616337 |
Jauge de controle |
5220-00-338-0378 |
|
